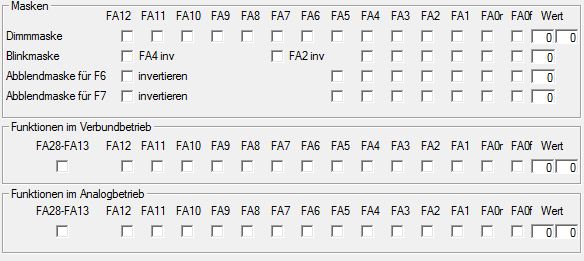

Dimm-/Blinkmaske und Funktionen im Verbund-/Analogbetrieb
Der eingestellte Dimmwert wird über die
Dimmmaske den jeweiligen FA
zugeordnet.
Mit der Abblendmaske für
F6 bzw. F7 kann zb. ein Fernlicht konfiguriert werden. Hier werden auch jene FAs
angegeben, die auf-/abgeblendet werden sollen.
Mit der Blinkmaske werden jene FAs angegeben, die ohne spezielle Effektzuordnung blinken sollen - damit ist auch ein Wechselblinker möglich. In Verbindung mit dieser Funktion UND der Zuweisung von zb. Ditchlights wäre VIER unabhängig voneinander blinkende Ausgänge realisierbar!
Wenn im Karteireiter 14 Fu.Funktionmapping der FA4 oder FA9 auf die RiBi Funktion
konfiguriert wurden, erscheint neben "Dimmmaske" der Hinweis auf RiBi und im
Wert-Feld ist der entsprechende Bit-Wert eingetragen.
Funktionszuordnung Verbund- und Analogbetrieb:
Hier wird definiert, welcher Funktionsausgang im Verbundbetrieb (Consistadresse),
bzw. im Analogbetrieb
aktiviert wird.
Bei einer Mehrfachtraktion wird normalerweise jeder FA getrennt über die
Primäradresse des Decoder angesprochen.
Bei Verwendung von Consistadressen, können zudem bestimmte FAs in ALLEN
Fahrzeugen mit einem Tastendruck unter eben der jeweiligen Consistadresse
aktiviert werden.
Ab Decoderversion 30.22 wurde in CV22 das Bit7 dazu verwendet, um Funktion von FA13-FA28 generell einer Consistadresse zuzuordnen.
Beim Analogbetrieb wird festgelegt, welche Funktion ständig aktiv sein soll, bzw. of die Verzögerungszeiten in CV3/4 deaktiviert werden sollen.
